加气砖设备工作原理

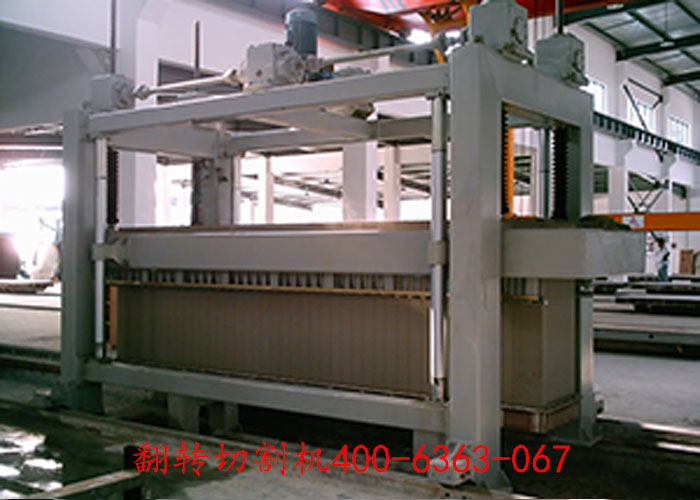

    翻转吊具把模具空中翻转90度以后脱模把坯体连同模具侧板放置在切割台上,纵向切割装置通过电机带动自身行走,对放置于切割台上的坯体进行行走切割,切割完成后行走至暂停位置,横向切割装置通过电机带动自身行走到坯体中央停止后再进行水平式切割,横切架自上而下垂直降落切割直至上升复位

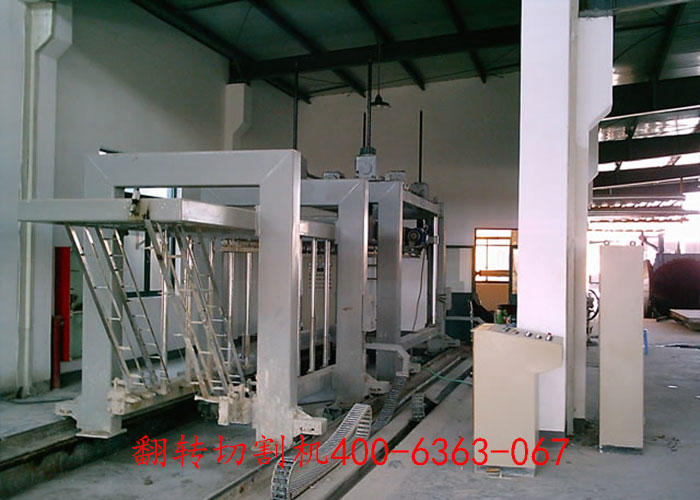

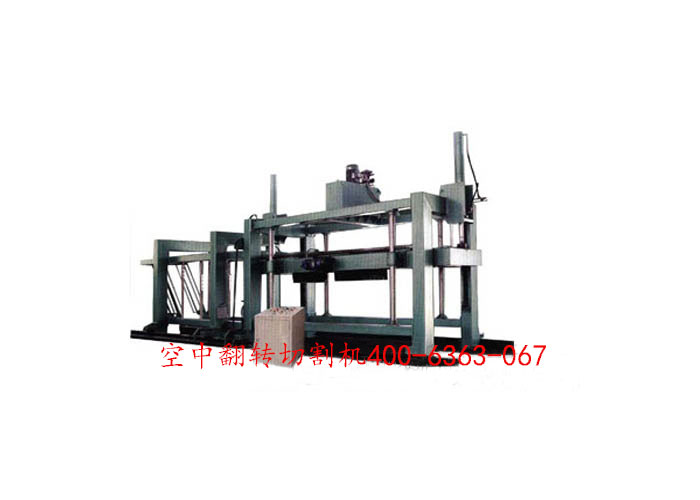

空中翻转切割机

时间:2013-01-23 14:02:47  点击次数:10038



   (1)小车行走:预养好的坯体带模空中翻转90度,然后将坯体放在切割机上,由脱模机构脱去模框。然后水平切割车进行水平切割,水平切割好后,横切小车定位自上而下进行垂直切割,切割好后横切小车复位,吊起坯体,水平切割车复位。
   (2)坯体行走:预养好的坯体带模空中翻转90度,然后将坯体放在切割小车上或辊道上,由脱模机构脱去模框。坯体通过小车或辊道行走进行水平切割,切割好后坯体继续前行至横切位置定位,进行横向切割,切割好后前行由行车吊走坯体。

   1、该切割机机构简单、紧凑,维修方便。
  2、工作效率高,在切割坯体的同时另一边可进行坯体翻转。
  3、翻转平衡可靠。
  4、坯体切割精度高。
  5、横切传动两种形式:机械传动和液压传动。
  6、切割坯体的同时可进行槽口铣加工,适用于板材加工。



    1.使用前,应检查并确认电动机、电缆线均正常,保护接地良好,防护装置安全有效,锯片选用符合要求,安装正确。
    2.
操作人员应双手按紧工件,均匀送料,在推进切割机时,不得用力过猛。操作时不得带手套。
    3.
启动后,应空载运转,检查并确认锯片运转方向正确,升降机构灵活,运转中无异常、异响,一切正常后,方可作业
    4.
加工件送到与锯片相距300mm处或切割小块料时,应使用专用工具送料,不得直接用手推料。
    空翻切割机技术参数:

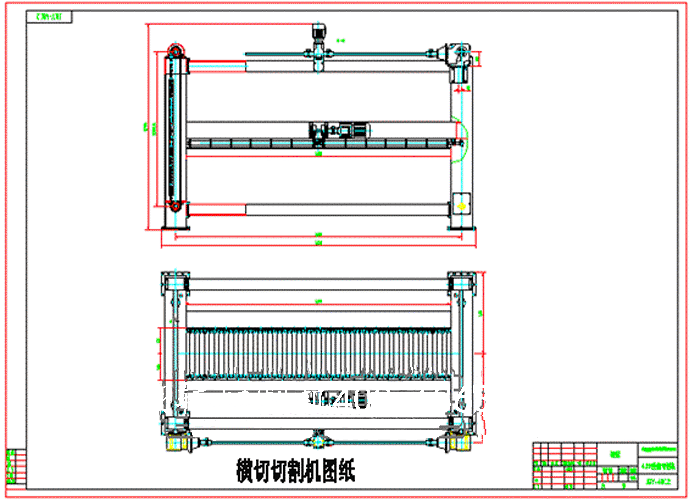

 上图为横切切割机机结构图纸,该切割机由龙门架、横切架、下梁、导向轴(导向套为特制的润滑油轴承,不需加油)、横切摆动装置、垂直切割传动系统(升降由链轮链条组成)、切割钢丝等组成。

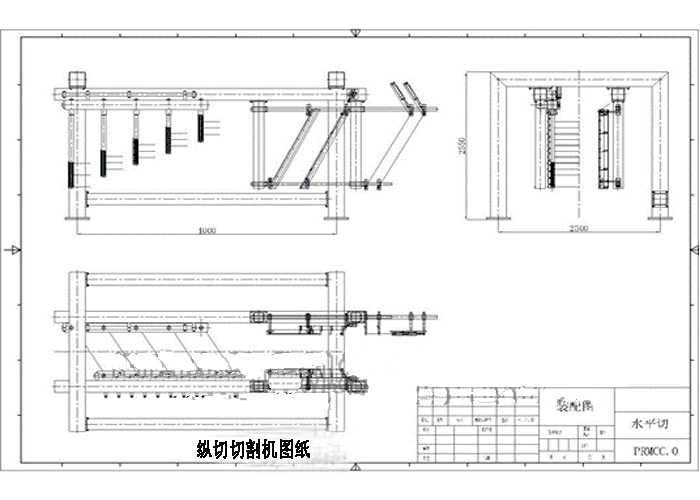

 上图为纵切切割机,该切割机由龙门架、横梁、竖梁、切割轴、纵切钢丝、水平切割钢丝、钢丝张紧装置等组成。
